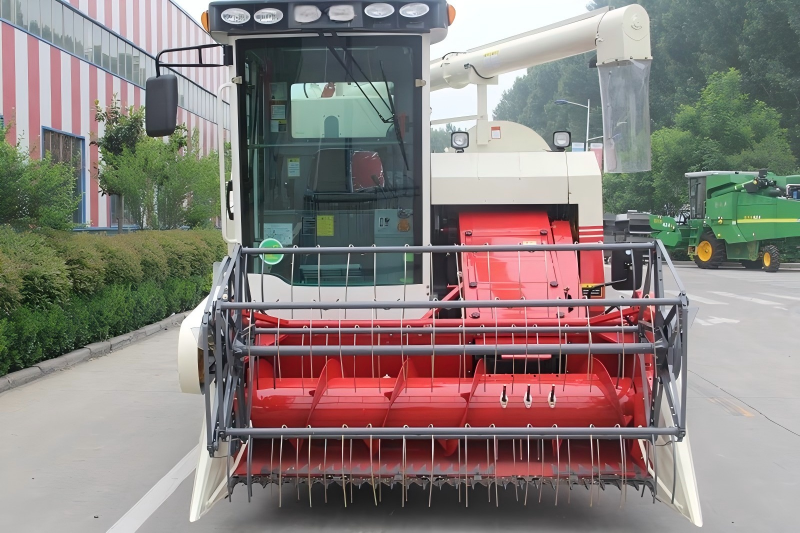

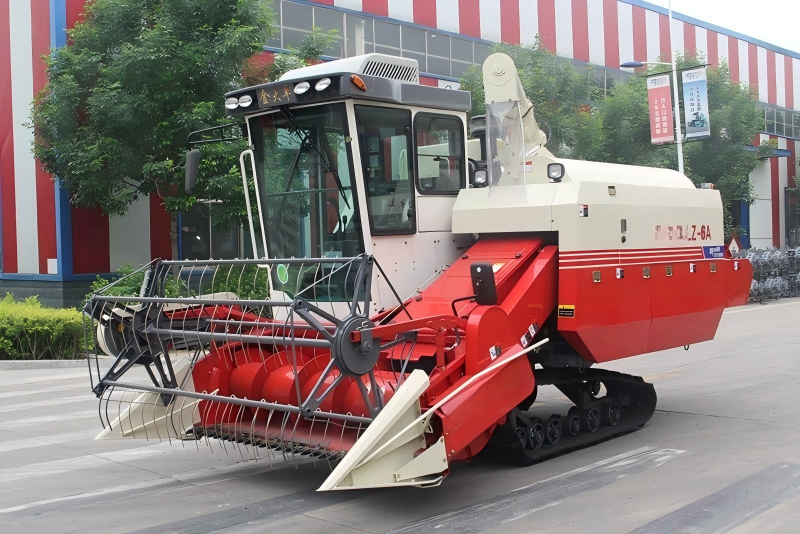

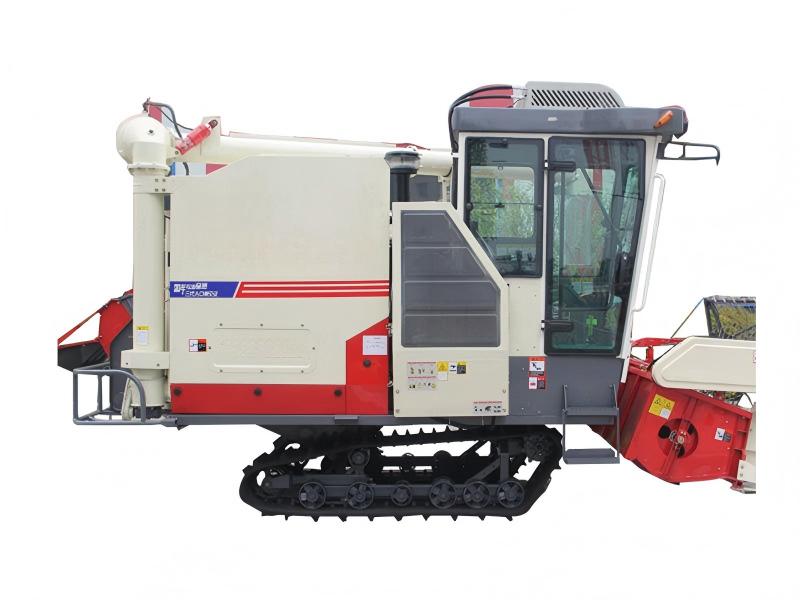

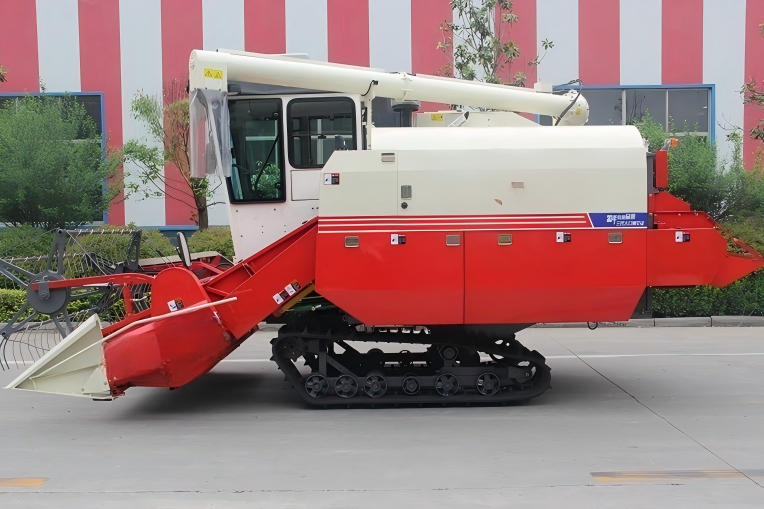

履带式谷物联合收割
4LZ-6A型履带式谷物联合收割技术参数
|
序号 |
项目 |
单位 |
设计值 |
|||||
|
1 |
型号名称 |
/ |
4LZ-6A |
4LZ-6B |
||||
|
2 |
结构型式 |
/ |
自走履带式全喂入 |
|||||
|
3 |
配套发动机 |
生产企业 |
/ |
广西玉柴机器股份有限公司 |
||||
|
牌号型号 |
/ |
YC4DK108-T300 |
||||||
|
结构型式 |
/ |
四缸、直列、立式、水冷 |
||||||
|
气缸数量 |
缸 |
4 |
||||||
|
额定功率 |
kW |
80 |
||||||
|
额定转速 |
r/min |
2600 |
||||||
|
4 |
工作状态外形尺寸 (长×宽×高) |
mm |
5860×2620×2940(驾驶室) |
5860×2620×2930(遮阳棚) |
||||
|
5 |
整机质量 |
kg |
3935(驾驶室) |
3785(遮阳棚) |
||||
|
6 |
最小离地间隙 |
mm |
300 |
|||||
|
7 |
履带接地压力 |
kPa |
≤24 |
|||||
|
8 |
作业速度 |
km/h |
0.9～6.5 |
|||||
|
9 |
作业小时生产率 |
hm2/h |
0.19～1.0 |
|||||
|
10 |
单位作业量燃油消耗量 |
kg/hm2 |
≤35 |
|||||
|
11 |
割台宽度 |
mm |
2300 |
|||||
|
12 |
喂入量 |
kg/s |
6 |
|||||
|
13 |
割刀型式 |
/ |
国标Ⅱ型 |
|||||
|
14 |
割台搅龙型式 |
/ |
螺旋推运式 |
|||||
|
15 |
拨禾轮 |
型式 |
/ |
偏心弹齿式 |
||||
|
直径 |
mm |
Φ900 |
||||||
|
拨禾轮板数 |
个 |
5 |
||||||
|
16 |
脱粒机构布置方式 |
/ |
纵向轴流滚筒 |
|||||
|
17 |
脱粒滚筒 |
数量 |
个 |
1 |
||||
|
型式 |
主滚筒 |
/ |
纵向轴流杆齿式 |
|||||
|
副滚筒 |
/ |
/ |
||||||
|
尺寸(外径×长度) |
主滚筒 |
mm |
Φ620×2200 |
|||||
|
副滚筒 |
/ |
|||||||
|
18 |
凹板筛型式 |
/ |
栅格式 |
|||||
|
19 |
风扇 |
型式 |
/ |
离心式 |
||||
|
直径 |
mm |
Φ400 |
||||||
|
数量 |
个 |
1 |
||||||
|
20 |
履带 |
节距×节数×宽 |
/ |
90 mm×53节×500mm |
||||
|
轨距 |
mm |
1250 |
||||||
|
21 |
驱动方式 |
4×2 |
/ |
/ |
||||
|
4×4 |
||||||||
|
轮胎规格 |
导向轮 |
/ |
/ |
|||||
|
驱动轮 |
/ |
/ |
||||||
|
轮距 |
导向轮 |
mm |
/ |
|||||
|
驱动轮 |
/ |
|||||||
|
轴距 |
mm |
/ |
||||||
|
22 |
作业挡位 |
/ |
Ⅰ、Ⅱ |
|||||
|
23 |
驾驶室类型 |
有（简易式、普通式、封闭式） |
/ |
有（普通式） |
无（遮阳棚） |
|||
|
无 |
||||||||
|
24 |
变速箱型式 |
/ |
机械变速箱＋液压无级变速器（HST） |
|||||
|
25 |
制动器型式 |
/ |
湿式摩擦片式 |
|||||
|
26 |
驱动桥型式 |
静液压驱动 |
/ |
静液压驱动 |
||||
|
机械驱动 |
||||||||
|
27 |
茎秆切碎器型式 |
/ |
旋转刀片式 |
|||||
|
28 |
卸粮方式 |
人工接粮 |
/ |
多方位卸粮 |
||||
|
机械自动 |
单一方位卸粮 |
/ |
||||||
|
多方位卸粮 |
||||||||
|
29 |
粮仓容积 |
|
m3 |
1.5 |
||||
|
30 |
复脱器型式 |
/ |
板齿风叶式 |
|||||
